很多企業對廢氣監測點、監測平台的布置並不了解，下麵給大家整理了一份廢氣監測技術規範來提供學習：
國標《固定源廢氣監測技術規範》(HJ/T397-2007)和《固定汙染源排氣中顆粒物測定與氣態汙染采樣方法》(GB/T16157-1996)中對廢氣監測采樣位置、采樣平台和采樣孔做出了設置規定。
山東的各企業，還需參考山東省地方標準《固定汙染源廢氣監測點位設置技術規範》的規定，進行如下設置。
一、采樣位置
國標、環境要求
1.采樣位置應避開對測試人員操作有危險的場所。
2.采樣位置應優先選擇在垂直管段,應避開煙道彎頭和斷麵急劇變化的部位。采樣位置應設置在距彎頭、閥門、變徑管下遊方向不小於6倍直徑,和距上述部件上遊方向不小於3倍直徑處。對矩形煙道,其當量直徑D=2AB/(A+B),式中A、B為邊長。采樣斷麵的氣流速度最好在5m/s以上。
3.測試現場空間位置有限,很難滿足上述要求時,可選擇比較適宜的管段采樣,但采樣斷麵與彎頭等的距離至少是煙道直徑的1.5倍,並應適當增加測點的數量和采樣頻次。
4.對於氣態汙染物,由於混合比較均勻,其采樣位置可不受上述規定限製,但應避開渦流區。
如果同時測定排氣流量,采樣位置仍按2選取。
山東省補充要求
新建汙染源監測斷麵的設置應滿足【上述國標2】的要求。現有汙染源監測斷麵的設置無法滿足【上述國標2】的要求時，應選擇監測斷麵前直管段長度大於監測斷麵後直管段長度的斷麵，並采取相應措施，確保監測斷麵廢氣分布相對均勻。廢氣分布均勻程度判定按照HJ 75中7.1.2.3的規定執行。
二、采樣平台
國標、環境要求
采樣平台應有足夠的工作麵積使工作人員安全、方便地操作。平台麵積應不小於1.5m2,並設有1.1m高的護欄和不低於10cm的腳部擋板,采樣平台的承重應不小於200kg/m,采樣孔距平台麵約為1.2m～1.3m。
山東省補充要求
1、距離墜落高度基準麵 0.5 m 以上的監測平台及通道的所有敞開邊緣應設置防護欄杆，防護欄杆的高度應≥1.2 m。
3、 監測平台的防護欄杆應設置踢腳板，踢腳板應采用不小於100 mm×2 mm 的鋼板製造，其頂部在平台麵之上高度應≥100 mm，底部距平台麵應≤10 mm。
4、 防護欄杆的設計載、 監測平台及通道製造安裝應符合 GB 4053.3 要求。
5、監測平台結構要求：
1)監測平台應設置在監測孔的正下方 1.2 m～1.3 m 處，應永久、安全、便於監測及采樣。
2)監測平台周圍空間應保證測試人員正常方便操作監測設備或采樣裝置。
3)監測平台可操作麵積應≥2 m2,單邊長度應≥1.2 m，且不小於監測斷麵直徑(或當量直徑)的 1/3。若監測斷麵有多個監測孔且水平排列，則監測平台區域應涵蓋所有監測孔;若監測斷麵有多個監測孔且豎直排列，則應設置多層監測平台。通往監測平台的通道寬度應≥0.9 m。
4)監測平台地板應采用厚度≥4 mm的花紋鋼板或鋼板網鋪裝(孔徑小於10 mm×20 mm)，監測平台及通道的載荷應≥3 kN/m2。
5、其他要求
1)監測平台應設置220 V低壓配電箱，內設漏電保護器、至少配備2個16 A插座和2個10 A插座，保證監測設備所需電力。配備夜間照明設施。
2) 監測平台附近有造成人體機械傷害、灼燙、腐蝕、觸電等危險源的，應在監測平台相應位置設置防護裝置。監測平台上方有墜落物體隱患時，應在監測平台上方3 m高處設置防護裝置。防護裝置的設計與製造應符合GB/T 8196要求。
3) 排放劇毒、致癌物及對人體有嚴重危害物質的監測點位應配備相應安全防護裝備。
三、采樣孔設置
國標、環境要求

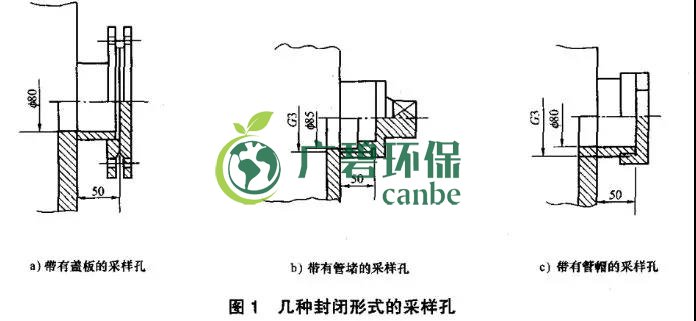

1.在選定的測定位置上開設采樣孔,采樣孔的內徑應不小於80mm,采樣孔管長應不大於50 mm。不使用時應用蓋板、管堵或管帽封閉(圖1)。當采樣孔僅用於采集氣態汙染物時,其內徑應不小於40mm。

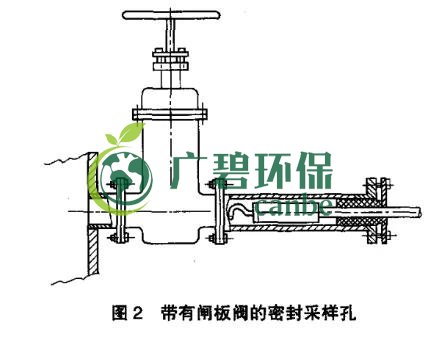

2.對正壓下輸送高溫或有毒氣體的煙道,應采用帶有閘板閥的密封采樣孔(圖2)。
3.對圓形煙道,采樣孔應設在包括各測點在內的互相垂直的直徑線上(見下圖)。對矩形或方形煙道,采樣孔應設在包括各測點在內的延長線上(見下圖)。
山東省補充要求
1、在選定的監測斷麵上開設監測孔，監測孔的內徑應≥90 mm。監測孔在不使用時應用蓋板或管帽封閉，使用時應易打開。
2、煙道直徑≤1 m 的圓形煙道，設置一個監測孔;煙道直徑大於1 m 不大於4 m 的圓形煙道，設置相互垂直的兩個監測孔;煙道直徑>4 m 的圓形煙道，設置相互垂直的4 個監測孔。
四、監測梯及標識牌設置
山東省補充要求
1、 監測平台與地麵之間應保障安全通行，設置安全方式直達監測平台。設置固定式鋼梯或轉梯到達監測平台，應符合GB 4053.1和GB 4053.2要求。

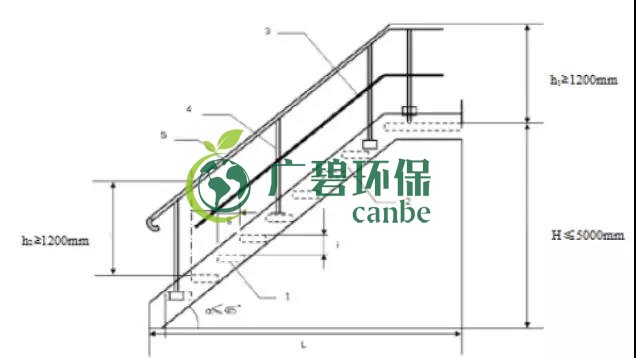

2、 監測平台與墜落高度基準麵之間距離超過2 m時，不應使用直梯通往監測平台，應安裝固定式鋼斜梯、轉梯或升降梯到達監測平台。梯子無障礙寬度≥0.9 m，梯子傾角不超過45度。每段斜梯或轉梯的最大垂直高度不超過5 m，否則應設置緩衝平台，緩衝平台的技術要求同監測平台。
3、 監測平台距地麵高度≥20 m，且按照相關管理規定需要安裝自動監控設備的外排口監測點位，應設置通往監測平台的固定式升降梯。
4、監測點標識牌：
1)監測點位應設置監測點位標誌牌，標誌牌分為提示性標誌牌和警告性標誌牌兩種。標誌牌應涵蓋監測點位基本信息。提示性標誌牌用於向人們提供某種環境信息，警告性標誌牌還用於提醒人們注意汙染物排放可能會造成危害。
2) 監測點位標誌牌的技術規格及信息內容遵照附錄A規定，其中點位編號遵照附錄B的規定。
3) 一般性汙染物監測點設置提示性標誌牌。排放劇毒、致癌物及對人體有嚴重危害物質的監測點設置警告性標誌牌。
4) 標誌牌設置在距汙染物監測斷麵較近且醒目處，並能長久保留。
5) 排汙單位可根據監測點位情況，設置立式或平麵固定式標誌牌。
6)標誌牌右下角應設置與標誌牌圖案總體協調、符合山東省排汙口信息化、網絡化管理技術要求的二維碼，二維碼編碼的技術要求應符合GB/T 18284的規定。監測點位信息變化時，應及時更換二維碼。
7) 監測點位二維碼信息應包括排汙單位名稱、地址、企業法人、聯係電話、監測排口性質和數量、點位編碼、監測點位的地理定位信息、排放的主要汙染物種類、設施投運時間等有關資料。
